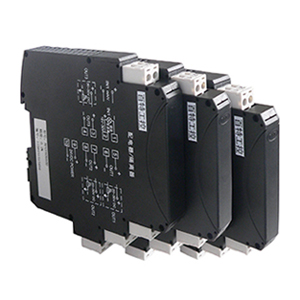

二線制直流信號輸入隔離器
二線制直流信號輸入隔離器
直流信號輸入兩線制隔離器接收現場各種直流電壓電流信號,經隔離傳送，轉換輸出直流電流信號4～20mA至控制系統或其它單元組合儀表。實際應用中能有效解決信號互連可能出現的問題，同時能有效抑制信號傳輸過程中可能的干擾。該隔離器采用二線制供電方式，輸入- 輸出、輸出與輸出之間相互隔離
輸入：0～10mADC；4～20mADC；0～20mADC；0～5VDC；1～5VDC；0～10VDC
(用戶訂貨指定）
輸出：4～20mADC
輸出回路供電電源（Ue）：12～30VDC
最小工作電壓（Ui）：12VDC
輸出負載能力：見下列計算圖示：
輸出負載電阻（RL）：計算式 RL≤（Ue-Ui）÷ 0.02
輸出紋波(Vp-p)：< 10mV
輸出精度：±0.1% F.S
溫度漂移：±0.010% F.S/℃
負載變化影響：±0.1% F.S
響應時間(0～90%,100%～10%)：<10ms
隔離能力：輸入-輸出之間 2.5KV，1min，50Hz
絕緣電阻：輸入-輸出之間 ≥100MΩ/500VDC
工作條件：溫度-10℃～60℃；相對濕度≤85%
外型尺寸：13×122×117mm(寬×高×深)
安裝形式：支撐型軌TS35
