齒輪:機械世界的核心“傳動者”

欄目:技術專題 發布時間:2025-06-30
作者:黃偉祺

齒輪,作為機械傳動中最基礎卻至關重要的零件,憑借齒間的精密嚙合,實現了動力的傳遞、速度的轉換和運動形式的改變。從汽車轟鳴的發動機到精密運轉的鐘表,從工業巨輪的減速器到航天探測器的驅動機構,齒輪的身影無處不在。本文將從分類、制造工藝和應用場景三個維度,帶您認識這一“工業牙齒”的奧秘。



一、齒輪的分類:按“形”與“位”的精準劃分

    齒輪的分類方式多樣,最常見的是按齒形曲線和傳動軸相對位置劃分,每種類型對應獨特的功能場景:

1. 按齒形曲線分類

漸開線齒輪:齒廓為漸開線曲線,嚙合時傳動比恒定,加工方便,是應用最廣泛的類型(如汽車變速箱齒輪)。

擺線齒輪:齒廓由擺線生成,傳動效率高、磨損小,常見于鐘表、精密儀器。

圓弧齒輪:齒廓為圓弧曲線,承載能力強,用于重載機械(如礦山破碎機)。

2. 按傳動軸相對位置分類

    平行軸齒輪:

直齒輪(正齒輪):齒線與軸線平行,結構簡單但傳動噪聲較大(如普通減速器)。優點:(a)設計簡單;(b)易于制造;(c)成本低,效率高;(d)可實現各種傳動比。缺點:傳動噪音大。



圖片2.png    圖片3.png

直齒輪(正齒輪)——外嚙合(左)、內嚙合(右)



斜齒輪:齒線傾斜,嚙合更平穩、承載能力強(如機床主軸傳動)。優點:(a)與直齒輪相比,承載能力和接觸比更高;(b)比直齒輪更平穩、更安靜;(c)良好的精度等級。缺點:(a)與直齒輪相比效率較低;(b)螺旋角還增加了軸向推力。




斜齒輪

人字齒輪:左右對稱斜齒組合,抵消軸向力,用于大功率傳動(如大型船舶發動機)。優點:(a)減小軸向力;(b)更順暢的傳輸和接合;(c)降低噪音;(d)自定心能力。缺點:(a)制造困難;(b)成本高。

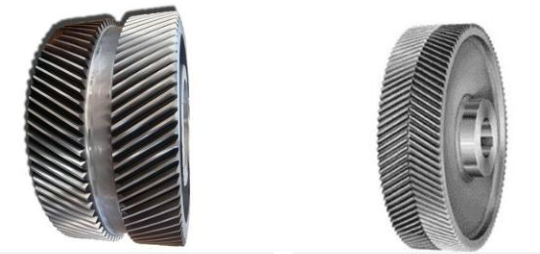

雙斜齒輪(人字齒輪)



齒條和小齒輪:齒條是具有無限半徑的圓柱齒輪,而小齒輪是直齒輪的一種,用于將旋轉運動轉換為直線運動,或者反過來使用。(如:起重機構)




齒條和小齒輪



相交軸齒輪:

錐齒輪:齒分布在圓錐面上,用于直角傳動(如汽車差速器)。優點:(a)在高速和高負載下運行;(b)良好的精度等級。缺點:制造難度高。

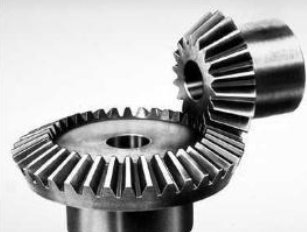

直齒錐齒輪



螺旋錐齒輪:齒線為曲線,傳動平穩且承載高,常見于工程機械。優點:(a)與直齒錐齒輪相比,具有更高的承載能力;(b)運行更為平穩。缺點:與直齒錐齒輪相比,效率較低。

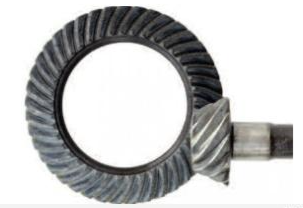

螺旋錐齒輪



交錯軸齒輪:

蝸輪蝸桿:蝸桿主動、蝸輪從動,可實現大傳動比(如電梯曳引機)。優點:(a)齒輪嚙合發生時沒有任何震動;(b)緊湊型驅動;(c)更安靜的操作;(d)高減速比(8--400)。缺點:(a)由于摩擦接觸從而產生大量熱量;(b)低效率40%--90%;(c)較高速比是不可逆的;(d)散熱和提高熱效率需要潤滑。


蝸桿和渦輪

.

準雙曲面齒輪:軸線交錯且偏置,用于需要緊湊結構的場景(如:部分汽車驅動橋)。


準雙曲面齒輪



關鍵差異對比:

類型

傳動效率

噪音水平

加工難度

典型場景

直齒輪

低速簡單傳動

斜齒輪

中高

高速平穩傳動

蝸輪蝸桿

極低

大扭矩減速場景



二、齒輪制造:從“毛坯”到“精密零件”的蛻變

齒輪的制造需兼顧強度、精度和成本,核心工藝圍繞材料成型和齒形加工展開:

1. 材料與預處理

金屬材料:

中碳鋼/合金鋼(如45鋼、20CrMnTi):經調質、滲碳淬火提升硬度,用于重載場景。

鑄鐵(如HT250):成本低、耐磨性好,適用于低速齒輪(如機床手輪)。

非金屬材料:

工程塑料(如尼龍、聚甲醛):輕量化、低噪音,用于家電、辦公設備(如打印機齒輪)。

粉末冶金:通過壓制成型,適合批量生產小模數齒輪(如電動工具)。

2. 齒形加工工藝

切削加工:

滾齒:用滾刀在滾齒機上加工直齒/斜齒,效率高,適用于批量生產。

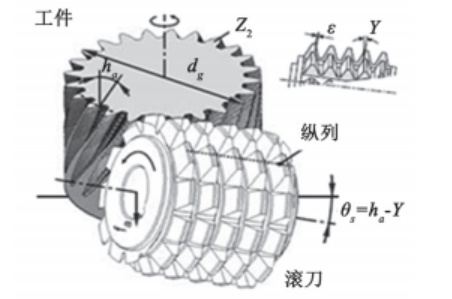

滾齒加工



插齒:用插齒刀加工內齒輪或多聯齒輪,精度較高。


插齒加工

磨齒:熱處理后精磨齒面,精度可達IT5級,用于高精度齒輪(如航空發動機)。





磨齒加工



特種加工:

鑄造:用于大尺寸、低精度齒輪(如大型礦山機械)。

3D打?。杭す鉄Y金屬粉末或高性能塑料,快速成型復雜齒形(如機器人定制齒輪)。

電火花加工:加工高硬度材料(如硬質合金齒輪),齒面粗糙度低。

3. 后處理與檢測

熱處理:滲碳淬火使齒面硬度達58-62HRC,芯部保持韌性。

表面處理:噴丸強化齒根,降低疲勞斷裂風險;鍍層(如鍍鎳)提升耐磨性。

精度檢測:用齒輪測量中心檢測齒形誤差、螺旋線偏差、節圓跳動偏差、周節累積偏差,確保傳動平穩性。



三、齒輪的應用:貫穿工業與生活的“動力紐帶”

齒輪的應用幾乎覆蓋所有機械領域,以下為典型場景:

1. 交通領域:驅動世界前行

汽車:變速箱齒輪組通過不同齒數比實現變速(如:8AT變速箱),差速器錐齒輪協調車輪轉速差。

軌道交通:高鐵牽引齒輪箱采用高精度斜齒輪,傳遞功率可達數千千瓦,可靠性要求極高。

2. 工業制造:高效生產的基石

減速器:蝸輪蝸桿減速器用于傳送帶、起重機,將電機高速轉為低速大扭矩。

機床主軸:斜齒輪傳動提供平穩切削動力,主軸箱齒輪需兼顧精度與抗沖擊性。

3. 航空航天:極端環境下的堅守

飛機發動機:壓氣機齒輪采用高溫合金,在800℃以上環境中傳遞動力。

衛星天線驅動:諧波齒輪(一種特殊齒輪)以體積小、傳動比大的優勢,實現天線精準轉向。

4. 消費與精密領域:隱匿的“幕后功臣”

智能家居:掃地機器人驅動齒輪箱采用塑料斜齒輪,低噪音且耐磨損。

醫療設備:牙科椅升降機構使用蝸輪蝸桿,自鎖性確保定位安全。



結語:小齒輪,大乾坤

從手工打磨的木質齒輪到數控加工的精密金屬件,齒輪的進化史就是機械工業的縮影。它用看似簡單的“齒牙咬合”,承載著人類對動力控制的極致追求,無論是萬噸巨輪的破浪前行,還是納米機器人的精準操作,齒輪始終是連接“動力”與“目標”的核心紐帶。未來,隨著材料革新(如:陶瓷基復合材料等)和制造技術(如:AI驅動的自適應加工等)的突破,齒輪將在更廣闊的領域續寫“工業牙齒”的傳奇。
